저희 이노메디텍은
SnowPure(USA)와 기술제휴를 통하여
EDI를 이용한 Water Purification System과 Electro Dialysis Technology를 이용한
공정 개발 및 System을 공급하고 있습니다.
원 리
EDI System은 이온교환수지 탑 설비의 단점을 보완한 신기술로 전기투석법의 희석실에 이온교환수지와 같은 전도성 물질을 충진 하여 폐수발생의 절감과 전기투석 내에서의 저항 및 전류효율의 감소를 꾀할 수 있는 공정입니다.

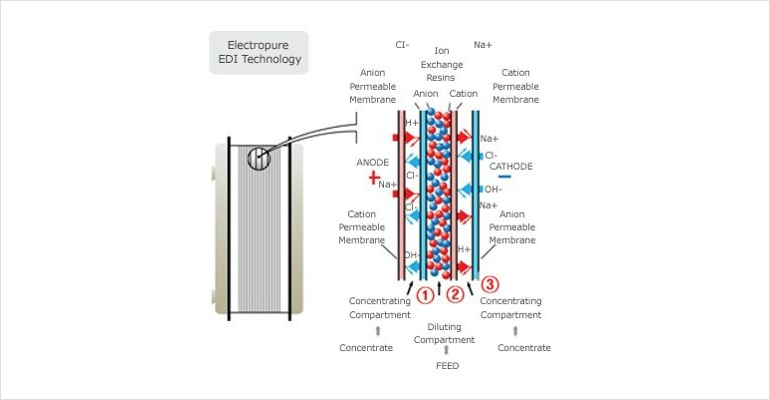

EDI Module은 양극과 음극(+,-)사이에 양이온과 음이온 교환 Membrane을 교대로 배열하여 희석 실(Dilute Chamber)과
농축 실(Concentrate Chamber), 전해액 실(Electrolyte Chamber)로 구성되며 희석실에는
양이온교환수지와 음이온교환수지를 충진 시킵니다.
Module의 양극과 음극, 두개의 전극에 직류전압을 가하게 되면, 적용된 DC전위에 의해 희석실에 있는 이온들이 막을 통과하여 농축실로 이동하게 됩니다. 물이 희석실을 통해 흐르기 때문에 이온들이 점점 없어지게 되며 순수 및 초 순수를 생산하게 됩니다.
특장점
- 이온교환수지 재생을 위해 시스템을 중단시킬 필요가 없어 연속적인 초순수 생산이 가능합니다.
- 18MΩ.cm 이상의 초 순수 생산이 가능합니다.
- 단위 EDI모듈당 50L/hr에서 10m3/hr까지 생산이 가능합니다.
- EDI System은 1트레인당 200m3/hr이상 생산이 가능합니다.
- 사이즈가 작고, 무게가 가벼운 독창적 디자인입니다.
기술적 특징
SnowPure의 모듈은 3가지 기술적 특징을 가지고 있습니다.
이는 EDI의 효율성 및 사용기간을 증가시키고 문제발생을 줄이게 합니다.
Thin-Cell Technology
SnowPure의 cell 두께는 타사의 10mm와 비교하여 4mm밖에 되지 않아 이온의 구동력을 높여
처리 수질 및 효율성을 증가시킵니다.
Thin-Concentrate Technology
700㎛의 얇은 Concentrate는 Membrane 표면에 난류를 형성하여 표면에 붙어 있을 오염물을 없애고
pH7에 가까운 상태를 유지하게 하여 Fouling 및 Scaling을 방지합니다. 또한 농축 실에는 이온교환수지가 충진 되지 않아
Fouling 형성을 막고 전류소모량도 감소시켜 줍니다.
Non-fouling Electrode Technology
염소의 발생을 제한하는 특별한 Anode 기술을 적용하여, EDI 모듈의 수명을 늘리고, 전극을 항상 산성의 상태를 유지하게 하여 전극 및 System 내의 Scaling 형성을 방지하여 줍니다.
적용분야
- 반도체 산업용 초 순수 제조
- 현행 노후화 된 재래식 이온교환수지 시스템의 대체
- 제약 및 바이오텍 생산 공정용 순수 및 초 순수 제조
- 발전소 및 열 병합 발전소 설비용 순수 및 초 순수 제조
- 기타 순수 및 초 순수 설비가 필요한 모든 곳
EDI System은 재생을 하지 않고 연속적으로 순수 및 초 순수(18MΩ.cm)를
생산할 수 있으며, 현재 사용 되어지고 있는 재래식 이온교환수지 시스템의 단점을
해결할 수 있는 획기적인 시스템으로 EDI Module의 용량과
특성에 따라 XL Series와 EXL Series가 있습니다.
당사는 미국의 SnowPure Inc.와 기술 제휴하여
순수 및 초 순수 제조 설비를 공급하는 회사입니다. XL 시리즈 설계조건
XL-R/일반형
Product ports : 1’Female Pipe Thread
XL-SR/일반제약용
Product ports : 1’Ladish Sanitary Fittings
부속품 : Sanitary Clamp, Seal
XL-HTS/열수살균용
Product ports : 1’Ladish Sanitary Fittings 높은 온도에서도 안정적인 Sanitary Module입니다.
Module은 85℃까지의 온도를 올린 상태에서도 160회까지 사용이 가능합니다.
부속품 : Sanitary Clamp, Seal, Steel, Cover

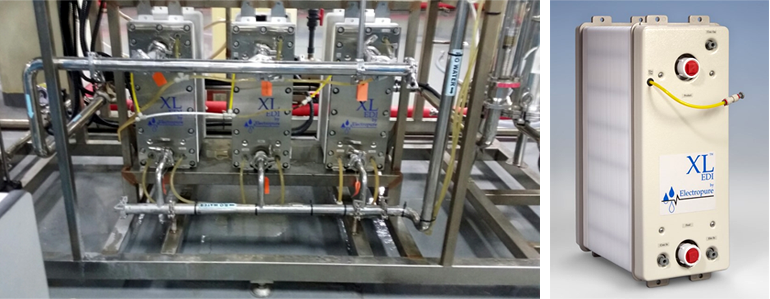

XL Series EDI 모델별 설계조건
| 모델 | XL-100 | XL-200 | XL-300 | XL-400 | XL-500 |
|---|
| 유출수 유량범위(m³/hr) | 0.05~0.15 | 0.1~0.32 | 0.3~0.9 | 0.7~1.5 | 1.3~2.3 |
| 회수율(%) | 89~94(농축액을 RO Feed로 순환 할 경우 99) |
| 유입수 전도도(㎲/cm) | 4~20 |
| 유입수pH | 6~8 |
| 온도(℃) | 5~35 |
| 유입수 압력(bar) | 1.5~5 |
| 유출수 압력조건 | 처리액의 유출수 압력은 농축액 및 전극액의 유출수 압력보다 커야함 |
| 유입수-처리액 압력강하(bar) | 0.4~1.7 |
| 모듈크기 | 폭 : 22cm | 깊이 :15cm | 18cm | 23cm | 28cm | 36cm |
| 넓이 : 56cm | |

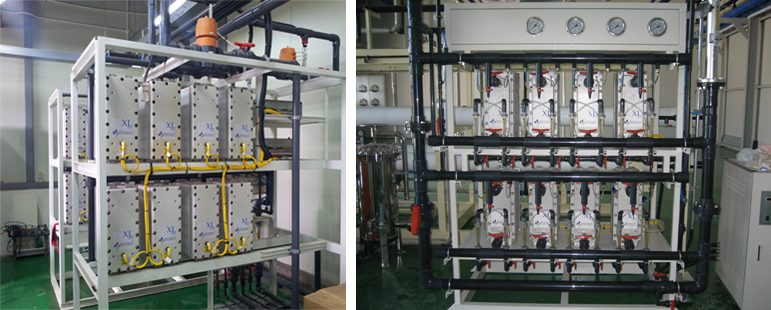

XL Series EDI 모델 별 운전조건
| 모델 | XL-100 | XL-200 | XL-300 | XL-400 | XL-500 |
|---|
| 운전전압(VDC)* | 30~80V | 60~120V | 100~160V | 150~200V | 250~300V |
| 운전전류(Amp) | 2~3A |
| 처리액 | 유량범위(m³/hr) | 0.05~0.15 | 0.1~0.3 | 0.3~0.6 | 0.7~1.5 | 1.3~2.3 |
| 수질(MΩ.cm) | >16 |
| 압력강하(bar) | 0.3~1.4 | 0.7~1.6 | 0.5~1.6 | 0.5~1.9 | 0.7~1.7 |
| 농축액 | 유량범위(m³/hr) | 0.005~0.015 | 0.01~0.03 | 0.03~0.09 | 0.07~0.15 | 0.13~0.23 |
| 압력강하(bar) | 0.3~0.5 | 0.4~0.6 | 0.5~0.6 | 0.5~0.7 | 0.6~0.8 |
| 전극액 | 유량범위(m³/hr) | <0.005 | <0.005 | <0.009 | <0.015 | <0.023 |
→ 일반적으로 운전 전압은 5~8Volts/cell입니다.
XL Series EDI 유입수 요구조건
| 항목 | 전도도 | pH | 온도 | 유입수압력 | Hardness
(as CaCO3) | TOC | Cl2 | O3 | Fe,Mn | Silica | TotalCO2 |
|---|
| 단위 | ㎲/cm | | ℃ | bar | ppm | ppm | ppm | ppm | ppm | ppm | ppm |
| 한계범위 | 2.~20 | 6~9.5 | 5~35 | 1.5~5 | 1.0 | 0.5 | 0.05 | 0.02 | 0.01 | 0.5 | 5 |
| 권장범위 | 4~10 | 7~8 | 25 | 2~4 | 0.1 | ND | ND | ND | ND | 0.05~0.15 | 2 |
→ 유입수는 기본적으로 RO처리수입니다.

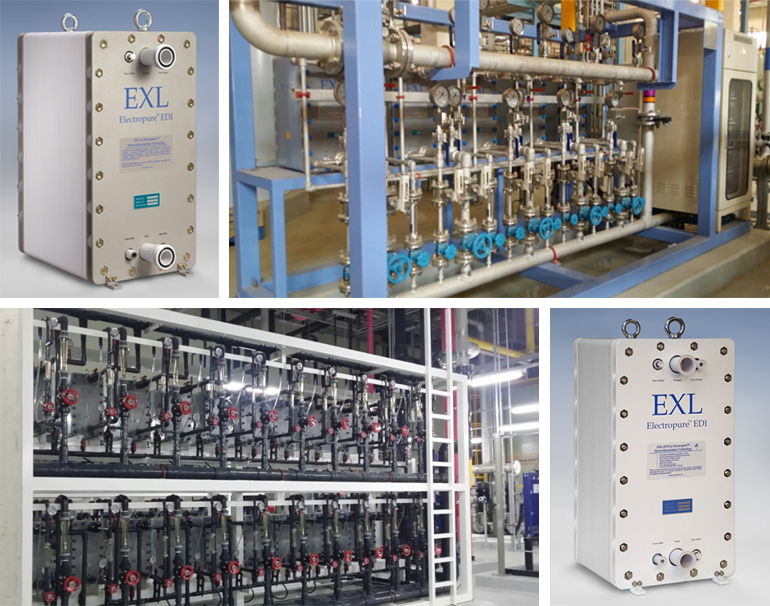

EXL Series EDI 모델별 설계조건
| 모델 | EXL-550 | EXL-650 | EXL-750 | EXL-850 |
|---|
| 최소유량 | 2.0 m³/hr | 3.0 m³/hr | 5.0 m³/hr | 6.5 m³/hr |
| 1-pass RO 설계유량 | 3.0 m³/hr | 4.0 m³/hr | 6.0 m³/hr | 7.5 m³/hr |
| 2-pass RO 설계유량 | 4.0 m³/hr | 5.0 m³/hr | 7.0 m³/hr | 8.5 m³/hr |
| 최대유량 | 4.5 m³/hr | 6.0 m³/hr | 8.0 m³/hr | 10.0 m³/hr |
| 운전전압 | 250 V | 300 V | 400 V | 500 V |
| 회수율 | 99% 까지 |
| 최대압력 | 7 bar 이내 |
→ 전극수는 드레인, 농축수는 회수할 경우
| EDI Module Parameters | 최적 성능을 위한 권장범위 | 최대 한계범위 |
|---|
| 유입수 전도도(FCE) | <9㎲/cm | <43㎲/cm |
| pH | 7.0~7.5 | 5.0~9.5 |
| 총염소(as Cl2)와 오존(as O3) | ND | ND |
| 철(Fe) | ND | <0.01 ppm |
| 망간(Mn) | ND | <0.01 ppm |
| 황이온(S2-) | ND | <0.01 ppm |
| 총경도 | <0.5 ppm | <1 ppm |
| 총실리카(as CaCo3) | <0.2 ppm | <0.5 ppm |
| 총유기탄소(TOC as C) | ND | ND |
| 온도 | 1.~35℃ | 5~45℃ |
| 농축수 유량 방향 | 상향 | 상향 |
| 유입수 유량 방향 | 상향 | 상향 |
| 모델 | EXL-550 | EXL-650 | EXL-750 | EXL-850 |
|---|
| 치수(가로X세로X깊이) | 314X606X244 | 314X606X315 | 314X606X382 | 314X606X445 |
| 운전시 무게 | 68kg | 83kg | 87kg | 98kg |
| 운반시 무게 | 73kg | 88kg | 96kg | 108kg |
